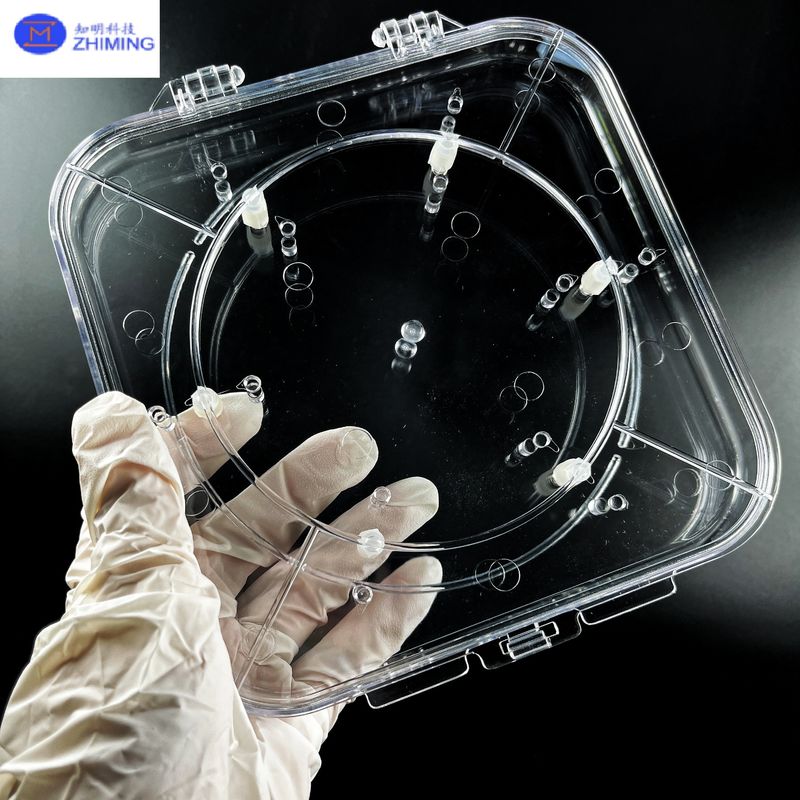

Visualizzazione della scatola di wafer regolabile

La scatola Wafer regolabile è una soluzione di stoccaggio e trasporto progettata per l'industria dei semiconduttori.questo supporto garantisce una protezione robusta per i wafer delicati in varie fasi di produzioneIl design interno regolabile ospita diversi diametri di wafer, rendendolo una scelta versatile per fabbriche, laboratori e centri di ricerca e sviluppo.

Perché il policarbonato è il materiale ottimale

Il policarbonato si distingue come il materiale di scelta per i portatori di wafer a causa della sua combinazione unica di trasparenza ottica, resistenza meccanica e resistenza agli ambienti difficili.La sua limpidezza consente al personale delle sale pulite di ispezionare i wafer senza rompere il sigillo, riducendo significativamente i rischi di contaminazione.

I principali vantaggi del PC sono:

• Trasmissione luminosa eccezionale (>85%)- Garantisce una chiara visibilità dei wafer conservati.

• Resistenza agli urti superiore- Resiste alle cadute e agli urti meccanici, mantenendo l'integrità del wafer.

• Generazione di particelle a basso contenuto¢ Adatto per ambienti di classe ISO 5·7.

• Resilienza termica e chimicaCompatibile con l'IPA e la maggior parte dei solventi per la stanza pulita, supporta la disinfestazione di routine.

• Miglioramenti facoltativi¢ I rivestimenti antistatici o i trattamenti superficiali possono migliorare ulteriormente la protezione da ESD e ridurre al minimo l'aderenza alla polvere.

Caratteristiche innovative della scatola di wafer regolabile

• Piena trasparenza:Fornisce una visibilità libera per un'ispezione rapida.

• Pelli di supporto personalizzabili:I perni interni sono regolabili per contenere wafer di vari diametri (4 ′′, 6 ′′, 8 ′′).

• Sistema di chiusura sicura:Un coperchio a cerniere con un meccanismo di chiusura garantisce una protezione a tenuta stagna contro la contaminazione.

• Resistenza chimica:Mantenere le prestazioni in presenza di esposizione ripetuta ad agenti di pulizia e sostanze chimiche lievi.

Dettagli tecnici ¢ scatola di wafer regolabile

Applicazioni diScatola di wafer regolabile

• con una tensione di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenza di potenzaProtegge le wafer fragili nelle diverse fasi del processo.

• Materiali optoelettronici:Protegge zaffiro, vetro e substrati speciali per LED e display.

• Ricerca e sviluppo:Perfetto per i laboratori che lavorano con varie dimensioni di wafer.

• Logistica internazionale:Imballaggi affidabili e riutilizzabili per la spedizione di wafer verso le strutture partner.

Domande frequentidiScatola di wafer regolabile

D1: Perché scegliere una scatola di wafer in policarbonato anziché in acrilico?
Il PC offre una resistenza all'impatto superiore e non si frantuma, mentre l'acrilico (PMMA) può rompersi sotto stress.

D2: Il PC può resistere agli agenti di pulizia per ambienti puliti?
Sì, il PC tollera l'IPA (alcol isopropilico) e altri solventi utilizzati per la pulizia standard, ma si devono evitare forti alcali per esposizione prolungata.

Q3: È laScatola di wafer regolabileadatto alla movimentazione completamente automatizzata dei wafer?
Molte scatole di wafer PC, inclusa questa progettazione, possono essere adattate per la movimentazione manuale o robotica, a seconda delle esigenze di produzione.

D4: PuòScatola di wafer regolabileessere riutilizzato più volte?
Assolutamente. Le scatole per PC sono riutilizzabili per dozzine o addirittura centinaia di cicli, rendendoli economici ed ecologici.
