Introduzione della verga di zaffiro

Il Sapphire Rod è un componente di zaffiro monocristallino di alta purezza, fabbricato con precisione, progettato per soddisfare le esigenze delle applicazioni ottiche, meccaniche e scientifiche avanzate.Prodotto a partire da ossido di alluminio monocristallino (Al2O3), questa canna presenta una durezza eccezionale, trasparenza ottica, stabilità termica e resistenza all'usura, alla corrosione e all'alta pressione.

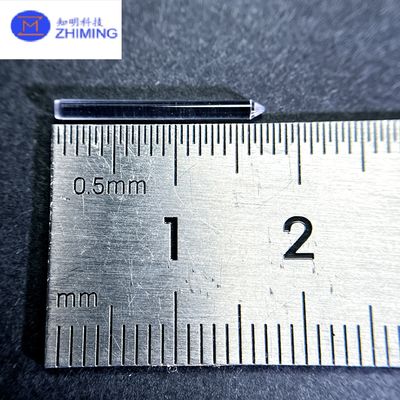

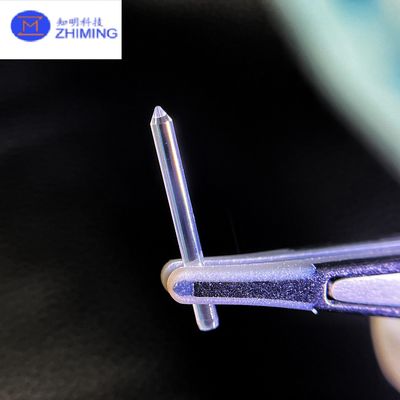

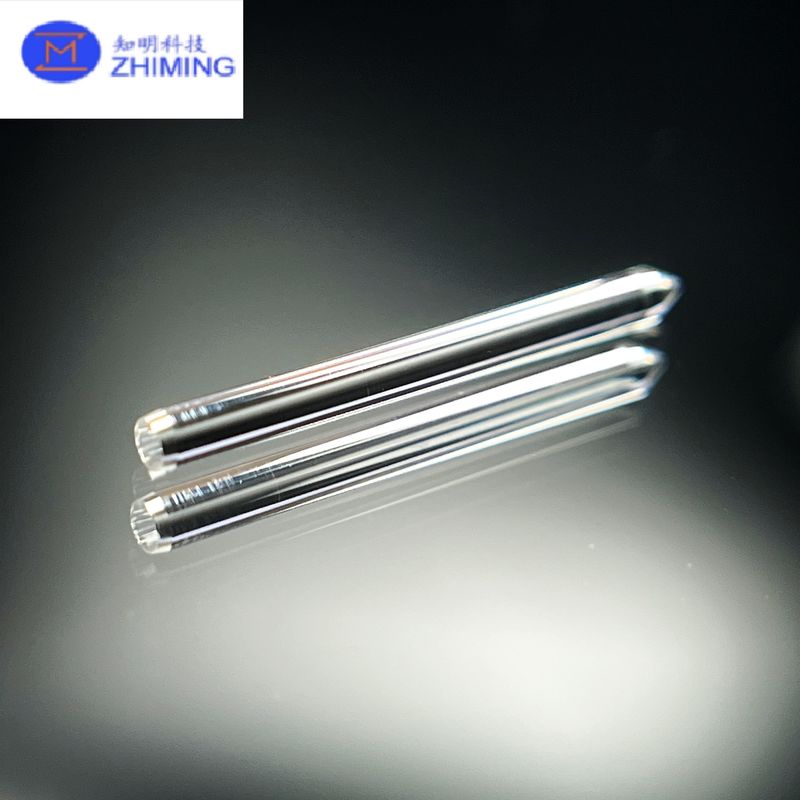

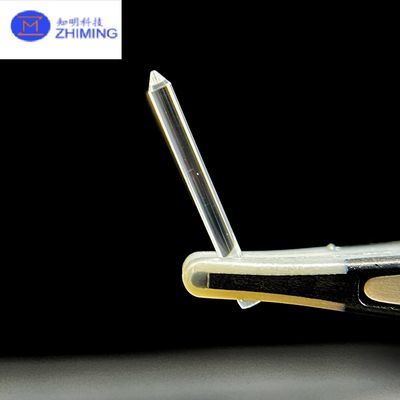

Ciò che distingue questa particolare barra di zaffiro è la sua geometria personalizzata,con una punta finemente conica o conica, che indica che è progettato per applicazioni di nicchia che richiedono sia precisione dimensionale che durabilità estremaCon una durezza seconda solo al diamante (Mohs 9), le barre di zaffiro sono spesso scelte rispetto al vetro o al quarzo in ambienti ad elevato stress in cui il fallimento non è un'opzione.

Queste barre sono ampiamente utilizzate in molteplici settori come l'aerospaziale, la lavorazione dei semiconduttori, la metrologia, la fotonica, i dispositivi biomedici e la lavorazione ad alta temperatura,quando è richiesta una prestazione costante in condizioni estreme.

Principio di produzionedi ferro o di acciaio

La fabbricazione di una barra di zaffiro prevede la crescita di cristalli avanzati e tecnologie di lavorazione di precisione per garantire specifiche esatte e superfici prive di difetti.I due metodi più comuni utilizzati per la coltivazione di cristalli di zaffiro per la produzione di canne sono::

1Metodo Kyropoulos (KY)

Il metodo KY è ampiamente adottato per la coltivazione di grandi cristalli di zaffiro di alta qualità, che consiste nell'estrazione lenta di un cristallo di seme da ossido di alluminio fuso (Al2O3) all'interno di un forno ad alta temperatura.Il processo è attentamente controllato per regolare il gradiente di temperaturaUna volta solidificata, la sfera di zaffiro viene orientata, tagliata e lavorata in barre.

2Metodo di crescita alimentata da pellicola (EFG) definito da bordo

Il metodo EFG è ideale per la produzione di barre, tubi e profili di zaffiro con forme predefinite.Il materiale fuso viene trascinato verso l'alto attraverso la matrice per azione capillare e cristallizza in una barra solidaCiò consente la produzione continua di barre con tolleranze dimensionali strette e un minimo di post-elaborazione.

Dopo la crescita dei cristalli,le barre di zaffiro sono tagliate in lunghezza con seghe a diamanti e lucidate con abrasivi ultra-fini per ottenere finiture di grado ottico e caratteristiche geometriche precise come punte affilate o arrotondate, scanalature o transizioni di passo.

Caratteristiche della verga di zaffirodi ferro o di acciaio

-Alta resistenza, alta rigidità, elevata resistenza all'abrasione, elevata resistenza al calore, elevate caratteristiche anticorrosione e elevate caratteristiche anti-plasma.

A causa di queste caratteristiche, lo zaffiro a cristallo singolo è ampiamente utilizzato per parti meccaniche di precisione.

- Costante dielettrica stabile, perdita dielettrica molto bassa, buon isolamento elettrico.

Il zaffiro a cristallo singolo viene utilizzato come materiale per i substrati nelle regioni a super-alta frequenza.Il zaffiro a cristallo singolo è diventato indispensabile nell'industria elettronica..

- Eccellente trasmissione della luce.

Il zaffiro a cristallo singolo è utilizzato per vari tipi di apparecchiature per vuoto, finestre di forni di reazione, finestre di scanner,e tappi per la comunicazione ottica a causa delle sue eccellenti caratteristiche meccaniche e della sua resistenza al calore.

- Buona conduttività termica e elevata resistenza al calore.

L'eccellente conduttività termica a basse temperature consente allo zaffiro monocristallino di essere utilizzato come materiale trasparente in molti campi diversi che richiedono conduzione termica e radiazione termica.

Parametro della canna di zaffiro

Applicazionidi ferro o di acciaio

Le barre personalizzate di zaffiro sono utilizzate in una vasta gamma di campi all'avanguardia a causa della loro combinazione unica di caratteristiche fisiche, termiche e ottiche:

1. Semiconduttori ed elettronica

• Utilizzato come perni di allineamento, portatori di wafer o punte di sonda nella fabbricazione di semiconduttori.
• Servono come barre di riferimento o spaziatori all'interno delle camere di deposizione e di incisione a causa della loro inertità e resistenza termica.

- Sì.

2- Strumentazione scientifica

• Le barre di zaffiro a punta appuntita sono ideali per strumenti di allineamento ottico, sonde di spettroscopia o misurazioni basate su punte (come quelle della microscopia a forza atomica).
• Utilizzato nei sistemi ad alto vuoto e nelle impostazioni criogeniche per isolamento e supporto meccanico.

- Sì.

3. Sistemi ottici

• Le barre di zaffiro con superfici lucide otticamente sono utilizzate nei sistemi laser come guide del raggio, conduttori di luce o lenti protettive.
• Servono come componenti nei sistemi ottici IR/UV a causa del loro ampio spettro di trasmissione (150 nm a 5500 nm).

- Sì.

4. Dispositivi biomedici

• Le barre di zaffiro biocompatibili e chimicamente inerte sono utilizzate in dispositivi impiantabili, strumenti chirurgici e strumenti endoscopici.
• La loro trasparenza consente l'integrazione con sistemi di fibra ottica o sensori all'interno del corpo umano.

- Sì.

5Aerospaziale e Difesa

• Le barre di zaffiro servono come componenti strutturali e ottici in aeromobili, satelliti e sistemi ottici militari a causa della loro robustezza, del loro basso peso e della loro resistenza alle radiazioni.

- Sì.

6Ambienti ad alta temperatura

• La loro capacità di resistere a temperature superiori a 1800 ° C e ambienti corrosivi li rende adatti per l'uso in forni, sensori termici e ricerca energetica.

- Sì.

Domande frequenti (FAQ)di ferro o di acciaio

D1: Cosa rende le barre di zaffiro superiori a quelle di quarzo, vetro o ceramica?
A1:Lo zaffiro offre una combinazione unica di proprietà: estrema durezza (Mohs 9), elevata trasmissione ottica dall'UV al mid-IR, eccellente resistenza chimica e conduttività termica superiore.Supera il quarzo e la ceramica in applicazioni in cui sia la chiarezza ottica che l'integrità strutturale sono necessarie.

Q2: La barra di zaffiro può essere personalizzata in forma, lunghezza o diametro?
A2:Sì. Le barre di zaffiro possono essere personalizzate in termini di diametro esterno (in genere da 0,3 mm a 20 mm), lunghezza (fino a 200 mm o più) e geometria della faccia finale (piatta, cupola, conica, filettata).tolleranza, e l'orientamento (C-piano, A-piano, R-piano) possono anche essere personalizzati.

D3: La barra di zaffiro è lucidata o semplicemente macinata?
A3:A seconda dell'applicazione, le barre possono essere fornite in uno stato di macinatura meccanica o di lucidatura ottica.raccomandiamo la lucidatura ottica a doppio lato con una piattazza migliore di λ/10.

D4: In quali ambienti possono operare le barre di zaffiro?
A4:Le barre di zaffiro possono resistere ad alto vuoto, temperature criogeniche, acidi e basi corrosivi, campi di radiazione elevati e temperature fino a 2000 ° C. Sono ideali per ambienti estremi.

D5: Queste barre sono compatibili con sistemi a infrarossi o ultravioletti?
A5:Assolutamente. Lo zaffiro trasmette lunghezze d'onda da circa 150 nm (UV) fino a 5,5 μm (mid-IR), rendendolo una scelta popolare sia per i sistemi ottici IR che per quelli UV.

Q6: Quanto tempo ci vuole per produrre una barra di zaffiro su misura?
A6:Il tempo di produzione standard per le barre personalizzate è in genere di 2 ∼ 4 settimane a seconda della complessità, della quantità e dei requisiti di finitura.

D7: Quali tolleranze è possibile raggiungere?
A7:Le tolleranze dimensionali di ±0,01 mm e la rugosità superficiale < 5 nm Ra sono raggiungibili per applicazioni ad alta precisione.

Prodotti correlati

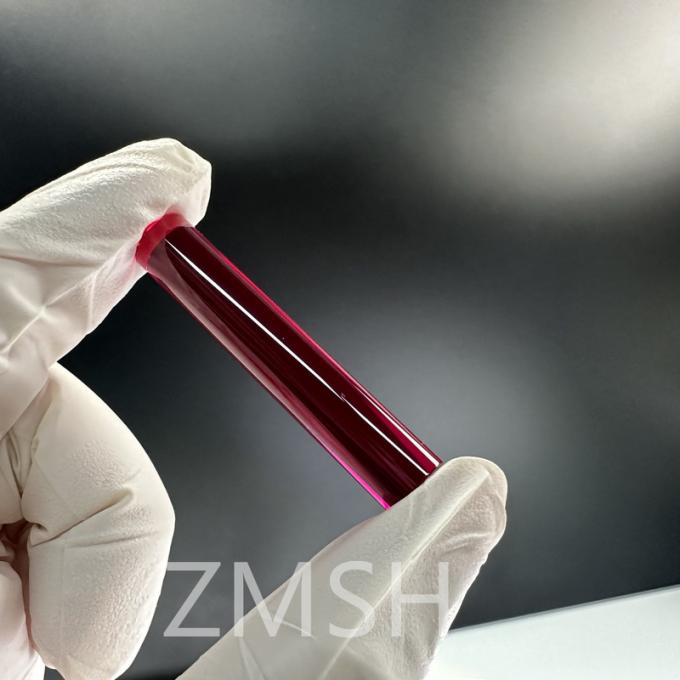

Ruby Rod Laser Technology Strumenti medici a base di zaffiro sintetico Dia 1×7cm
