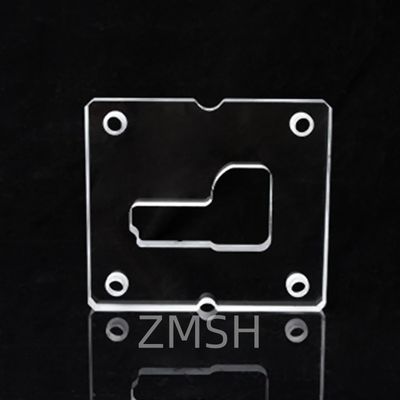

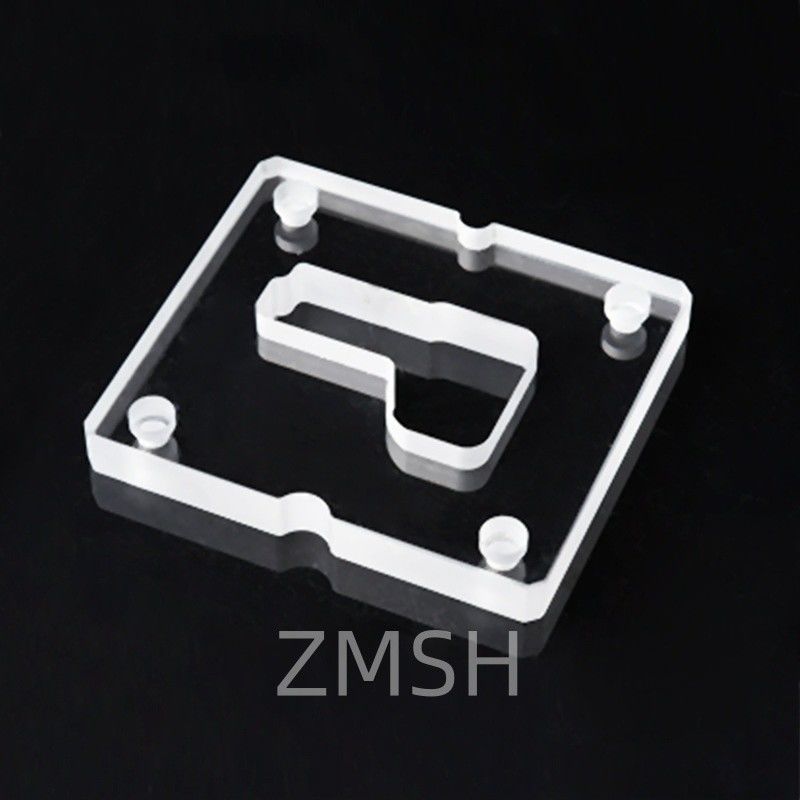

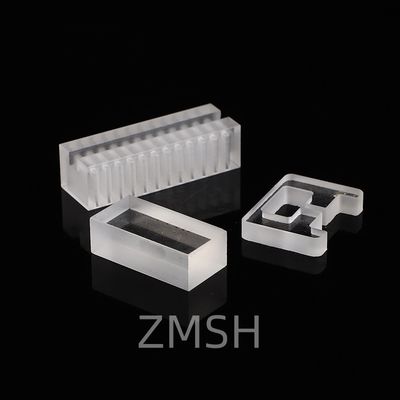

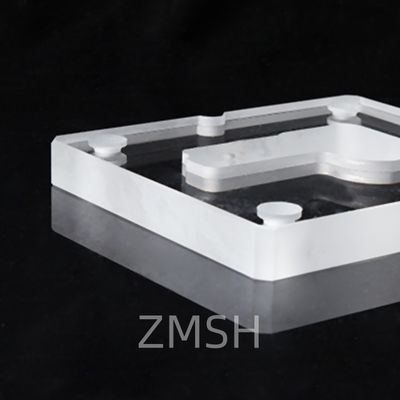

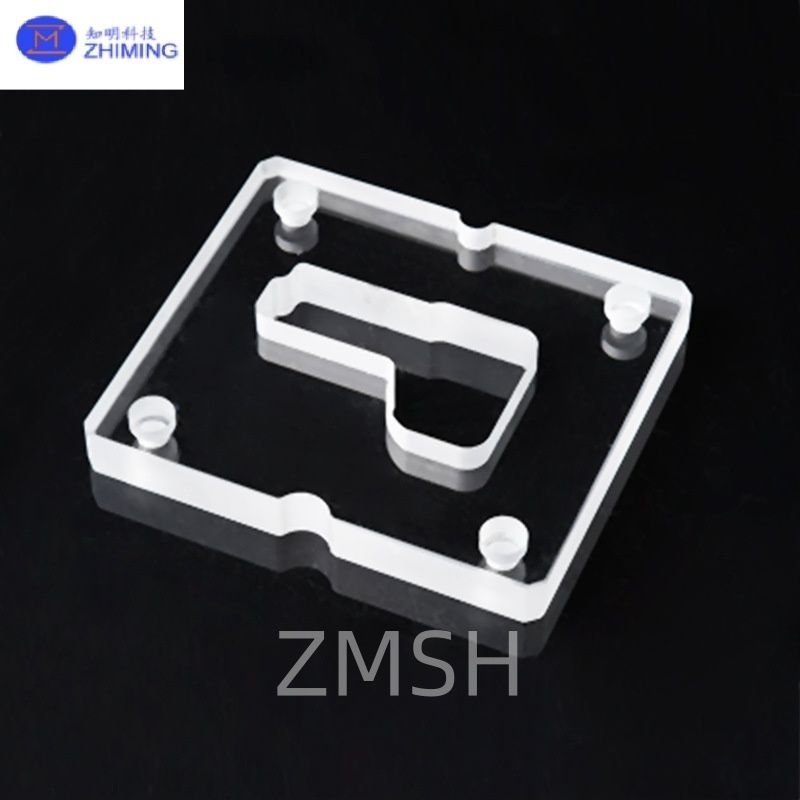

Piastre di quarzo fuso sagomate su misura con fori passanti ottici

Introduzione di Lastre di quarzo fuso sagomate su misura

Le lastre di quarzo con fori passanti sono componenti ottici o strutturali di alta precisione realizzati con materiali di quarzo ultra-puro. Queste lastre sagomate su misura presentano uno o più fori praticati attraverso il substrato e sono utilizzate in applicazioni che richiedono un'elevata resistenza termica, durata chimica e un passaggio preciso della luce o dei fluidi.

Disponibili in JGS1, JGS2, e JGS3 gradi, queste lastre di quarzo supportano un'ampia gamma di sistemi fotonici, elettronici e biomedici.

Gradi di materiale di Lastre di quarzo fuso sagomate su misura

• JGS1 (Silice fusa di grado UV):

Eccellente trasmissione da 185–2500 nm, ideale per laser UV e litografia. Contenuto di OH⁻ molto basso e minima birifrangenza.

• JGS2 (Silice fusa di grado ottico):

Adatto per applicazioni nel visibile e nel vicino infrarosso (260–2500 nm), con elevata omogeneità ottica.

• JGS3 (Vetro di quarzo infrarosso):

Ottimizzato per lunghezze d'onda IR (>300 nm), meno trasparente nella gamma UV profonda, adatto per ottiche termiche e uso industriale.

Processo di fabbricazione di Lastre di quarzo fuso sagomate su misura

Selezione e taglio del materiale
I grezzi di quarzo ad alta purezza vengono tagliati in forme personalizzate utilizzando CNC, getto d'acqua o taglio laser in base alle specifiche del disegno.

Foratura del quarzo Foratura
I fori di quarzo di precisione vengono lavorati tramite foratura a ultrasuoni, laser CO₂ o foratura meccanica, a seconda della tolleranza e dell'applicazione.

Lucidatura e finitura
Le superfici ottiche in quarzo possono essere lucidate su un lato o su entrambi i lati, con opzioni per bordi opachi, smussatura o lucidatura chimica.

Pulizia e confezionamento
Ambienti ultra-puliti vengono utilizzati per l'ispezione finale e l'imballaggio di classe 100 per garantire la compatibilità con l'uso in camera bianca.

Applicazioni di Lastre di quarzo fuso sagomate su misura

Il vetro di quarzo forato è ampiamente utilizzato in settori che richiedono elevata stabilità termica, resistenza chimica e chiarezza ottica. Incorporando fori o modelli di precisione, il vetro di quarzo diventa un componente funzionale in vari sistemi high-tech.

1. Industria dei semiconduttori

• Porta-wafer e diffusori con fori di distribuzione del gas
• Componenti in quarzo in sistemi di incisione, deposizione e fotolitografia

2. Microfluidica e scienze della vita

• Chip microfluidici con canali fluidici o fori di ingresso/uscita
• Porte di campionamento e sistemi di iniezione in apparecchiature di quarzo analitiche

3. Ottica e fotonica

• Maschere e aperture ottiche  in quarzo
• Finestre laser e strutture di allineamento del fascio

4. Ricerca scientifica

• Celle di reazione o porta-campioni personalizzati
• Parti in quarzo in esperimenti ad alta temperatura o corrosivi

5. Apparecchiature chimiche e farmaceutiche

• Reattori a flusso continuo e sistemi di campionamento
• Celle di quarzo per spettrometria UV o IR con punti di accesso ai fluidi

Il vetro di quarzo forato combina resistenza meccanica con struttura di precisione, rendendolo un materiale essenziale nelle moderne applicazioni di ingegneria e di laboratorio.

Parametro di Lastre di quarzo fuso sagomate su misura

FAQ di Lastre di quarzo fuso sagomate su misura

Q1: Le dimensioni e la posizione dei fori possono essere completamente personalizzate?
A1: Sì. Supportiamo diametri dei fori in quarzo personalizzati (ad esempio, 0,1–20 mm)  e posizioni in base ai disegni CAD.

Q2: Qual è la differenza tra JGS1 e JGS2 per l'uso del quarzo ottico?
A2: JGS1 trasmette la luce UV profonda e ha una purezza maggiore, mentre JGS2 offre prestazioni convenienti per l'uso nel visibile/NIR.

Q3: Queste lastre sono resistenti agli agenti chimici?
A3: Tutti i gradi di quarzo sono altamente resistenti alla maggior parte degli acidi e dei solventi, ad eccezione dell'acido fluoridrico (HF).

Q4: È possibile includere più fori o forme in una lastra?
A4: Assolutamente. Sono supportate geometrie esterne multi-foro e complesse (ovali, fessure, tagli quadrati).
