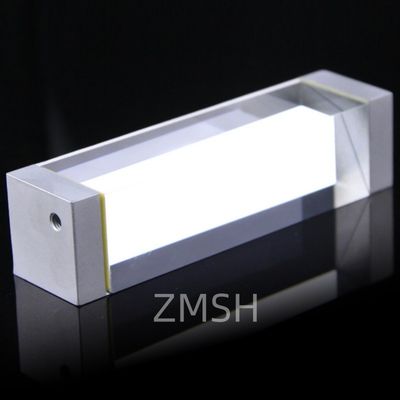

DescrizionediPrismi ottici a quarzo fuso

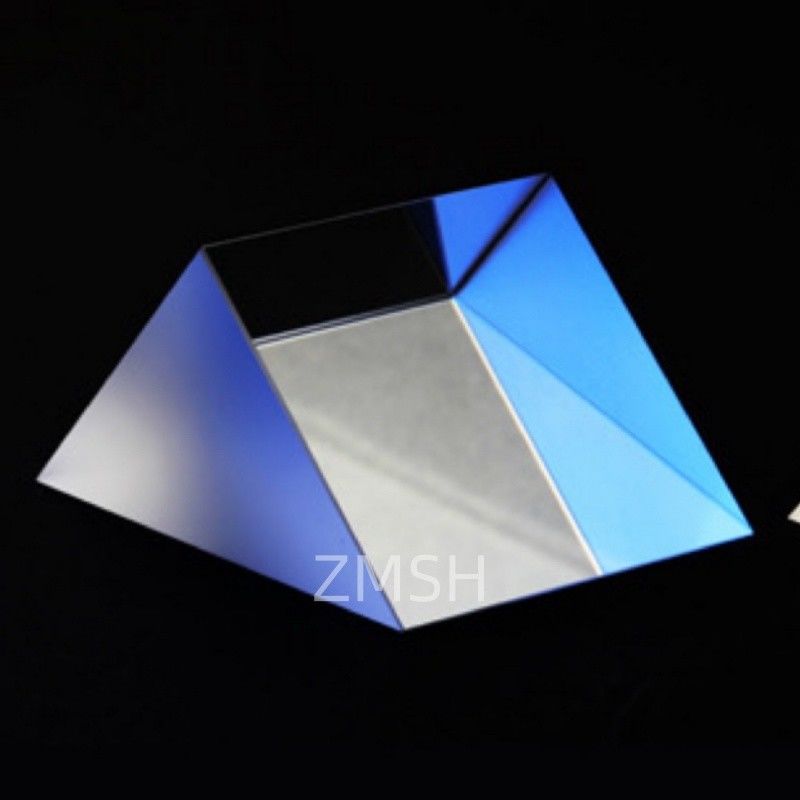

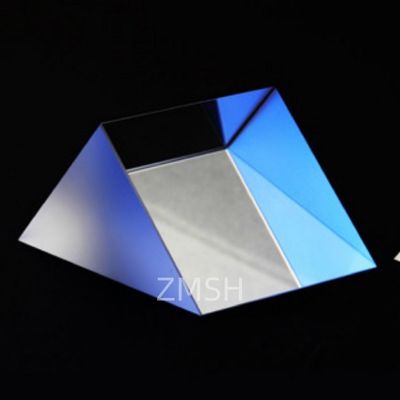

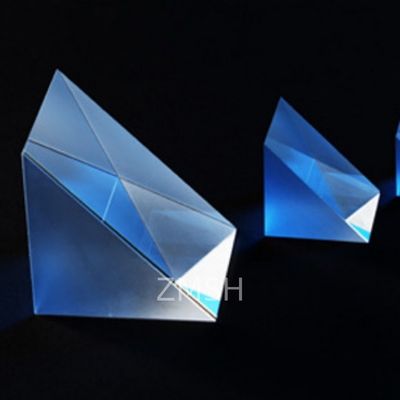

1. Prisma ad angolo retto
Un prisma ad angolo retto è comunemente usato per reindirizzare il percorso della luce o deviare l'immagine formata da un sistema ottico di 90°.l'immagine risultante può apparire lateralmente corretta ma verticalmente invertitaI prismi ad angolo retto sono utilizzati anche nella combinazione delle immagini e nello spostamento del fascio.
Quando la luce entra attraverso una delle facce rettangolari, subisce una riflessione interna totale alla superficie dell'ipotenusa (interfaccia con l'aria) e esce attraverso l'altra facce rettangolare,risultante in una deviazione di 90°.
Quando la luce entra attraverso la superficie dell'ipotenusa,essa subisce una riflessione interna totale su entrambe le facce rettangolari (interfacce con l'aria) ed esce di nuovo attraverso l'ipotenusa dopo essere stata deviata di 180°.
2- Prisma di cuneo.
Quando viene utilizzato singolarmente, un prisma a cuneo può deviare un fascio di luce normalmente incidente sulla sua superficie verticale da un certo angolo.L'angolo di deflessione dipende dall'angolo di cuneo.Quando il fascio rimane fermo e il prisma di cuneo è ruotato, può produrre una uscita circolare di scansione del fascio.
Una coppia di prismi a cuneo può dirigere il fascio verso qualsiasi posizione all'interno di un cerchio a angolo pieno 4θd, dove θd è l'angolo di deviazione di un singolo prisma.Questa direzione del fascio si ottiene ruotando indipendentemente i due prismi a cuneoÈ comunemente utilizzato nelle applicazioni di imaging per scansionare il fascio in varie posizioni, consentendo un controllo preciso del fascio.
3. Pentaprismo
Un pentaprisma riflette la luce in entrata due volte all'interno del prisma, cambiando la sua direzione di esattamente 90°.Rispetto a un prisma ad angolo retto a riflessione singola, un pentaprisma può deviare con precisione il raggio in entrata di 90°, indipendentemente dall'orientamento di montaggio del prisma.in quanto elimina la sensibilità all'angolo di luce in entrata.
Di conseguenza, i pentaprismi sono comunemente utilizzati in vari strumenti di osservazione e taratura ottici, come teodoliti, collimatori e telemetri.il sistema riflesso del mirino utilizza anche un pentaprisma per reindirizzare il percorso ottico ad un angolo fisso.

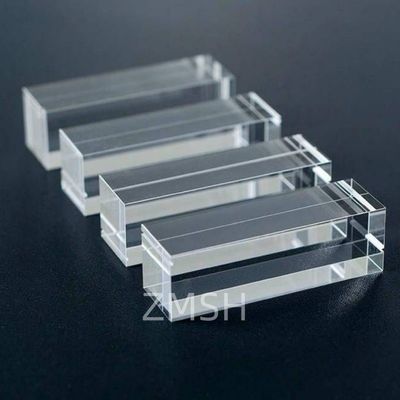

4- Prisma di colomba.
Il prisma della colomba ha proprietà ottiche uniche: quando la luce entra dalla faccia inclinata, il fascio di uscita mantiene la sua direzione originale ma forma un'immagine invertita.Se il prisma è ruotato da un angolo θQuando la luce entra dalla superficie inferiore del prisma, il fascio viene riflesso nella direzione opposta, producendo anche un'immagine invertita.
Se il raggio in entrata è convergente, può essere introdotto l'astigmatismo, che degrada la qualità dell'immagine.perché la riflessione interna totale avviene all'interno del prisma della colomba, si verifica una differenza di fase tra i componenti s- e p-polarizzati, che può influenzare lo stato di polarizzazione del fascio trasmesso.
5. Prisma specchio del tetto cavo
Il prisma vuoto riflette la luce che entra dalle superfici inclinate del prisma.il fascio riflesso rimane parallelo al fascio incidente ma è spostato lateralmente, evitando problemi causati dalle interferenze del fascio.
Le due superfici angolari dei prismi rettangolari sono fissate ad un angolo preciso,rendendo la configurazione molto più conveniente e precisa rispetto all'allineamento manuale di due specchi separati per ottenere l'inversione parallela del fascio.
