Polish a doppio lato EFG per tubi di zaffiro per sistemi laser e ottici

Polish a doppio lato EFG per tubi di zaffiro per sistemi laser e ottici

Riepilogo

I tubi di zaffiro fabbricati utilizzando il metodo EFG (Edge-defined Film-fed Growth) e lucidati su entrambe le estremità stanno diventando un componente chiave nei sistemi laser e ottici avanzati.Rinomati per la loro eccezionale durataI tubi di zaffiro EFG sono diventati la scelta preferita da ingegneri e progettisti che richiedono materiali trasparenti ad alte prestazioni.Questi tubi offrono una combinazione unica di durezza meccanica, stabilità termica e trasparenza ad ampio spettro, rendendoli ideali per applicazioni che vanno dai laser ad alta potenza alle camere di elaborazione dei semiconduttori.Esploriamo le caratteristiche distintive, i benefici e gli usi reali dei tubi di zaffiro EFG lucidati su due lati.

Le proprietà del tubo di zaffiro

Lo zaffiro (ossido di alluminio a singolo cristallo, Al2O3) è uno dei materiali più duri e chimicamente stabili disponibili per componenti ottici.Quando fabbricato in un tubo con il metodo EFG e poi lucidato a doppia estremità, acquisisce una serie di proprietà particolarmente adatte ad applicazioni industriali e scientifiche di alta precisione.


1. Durezza eccezionale

Lo zaffiro si colloca al 9° posto sulla scala di durezza di Mohs, secondo solo al diamante.Questa estrema durezza assicura che i tubi di zaffiro siano resistenti agli graffi e mantengano l'integrità della loro superficie anche sotto usura meccanica.


2. Alta trasparenza ottica

I tubi di zaffiro EFG offrono un'eccellente trasmittanza in un'ampia gamma spettrale, dall'ultravioletto profondo (circa 150 nm) all'infrarosso medio (fino a 5,5 μm).Questa chiarezza di ampio spettro li rende adatti a varie applicazioni ottiche e laser.


3. Resistenza alle alte temperature

Lo zaffiro può resistere a temperature fino a 2000°C in un ambiente vuoto, rendendolo uno dei migliori materiali per sistemi laser e ottici ad alta temperatura.


4- Ottima stabilità chimica.

Lo zaffiro è chimicamente inerte e resiste alla corrosione da parte della maggior parte degli acidi, delle alcali e dei solventi, compresi l'acido fluoridrico e gli ambienti plasmatici.Per questo è una delle migliori scelte nella produzione di semiconduttori..


5Conduttività termica superiore

Rispetto alla maggior parte dei vetri ottici, lo zaffiro ha una migliore conducibilità termica, garantendo un'efficiente dissipazione del calore nei sistemi ad alta potenza.


6. Verniciatura di superficie ottica (doppia facciata)

La lucidatura a doppio lato migliora sia la chiarezza che la piattezza, riduce la dispersione e consente un'integrazione precisa con i sistemi di tenuta o di incollaggio.Migliora inoltre la soglia di danno indotto dal laser (LIDT) per l'ottica ad alta potenza.


Applicazioni dei tubi di zaffiro

La combinazione unica di proprietà ottiche e meccaniche dà ai tubi di zaffiro un vantaggio in una vasta gamma di settori.

1. Sistemi laser


I tubi di zaffiro EFG sono utilizzati nei sistemi di distribuzione del raggio laser, in particolare per i laser ad alta potenza come i laser a fibra, i laser a CO2 e i laser a stato solido.La loro trasparenza e resistenza ai danni consentono una trasmissione del fascio stabile e precisa in ambienti operativi difficili.

• Finestre protettive: nei sistemi di saldatura o taglio a laser, i tubi di zaffiro possono servire come maniche protettive per lenti e sensori.

• Canali di raffreddamento: nei sistemi laser a diodi possono servire come condotti trasparenti per il flusso del liquido di raffreddamento, combinando il monitoraggio ottico con la regolazione termica.


2- Strumenti ottici


I tubi di zaffiro sono spesso utilizzati in impianti ottici ad alta precisione che richiedono stabilità e chiarezza a lungo termine sotto stress ambientale.

• Spectroscopia e rilevamento: questi tubi sono ideali per gli spettrometri Raman o i sistemi di rilevamento della fluorescenza in cui è essenziale un'elevata chiarezza ottica.

• Fibra ottica e guide di luce: i tubi di zaffiro lucidati possono fungere da tubi di luce in assemblaggi di fibra ottica o come manicotti di allineamento per i connettori ottici.


3. attrezzature per semiconduttori


L'industria dei semiconduttori richiede materiali resistenti ai gas reattivi e alle alte temperature.

• Camere del reattore CVD/MOCVD: come parte dei componenti che si affacciano sul plasma, resistono all'incisione e alla generazione di particelle.

• Finestre di osservazione: i tubi di zaffiro EFG fungono da occhiali trasparenti per il monitoraggio visivo all'interno delle camere a vuoto.


4- Scienze mediche e biologiche


Nelle scienze della vita, la biocompatibilità e le proprietà ottiche dello zaffiro lo rendono adatto a dispositivi specializzati:

• Cellule di flusso in HPLC: i tubi di zaffiro sono utilizzati nella cromatografia liquida ad alta pressione in cui la resistenza chimica e la trasparenza sono cruciali.

• Strumenti endoscopici: la loro resistenza ai graffi e la loro chiarezza consentono di ottenere immagini ad alta definizione nella diagnostica medica.


5Aerospaziale e Difesa


I tubi di zaffiro sono utilizzati in ambienti aerospaziali difficili, come:

• Cupole ottiche per missili: a causa della loro resistenza e della loro resistenza termica.

• Protezione dei sensori: per proteggere i sensori ottici dalla sabbia, dal vento e dallo shock termico.




Foto reali del prodotto e informazioni sulla produzione

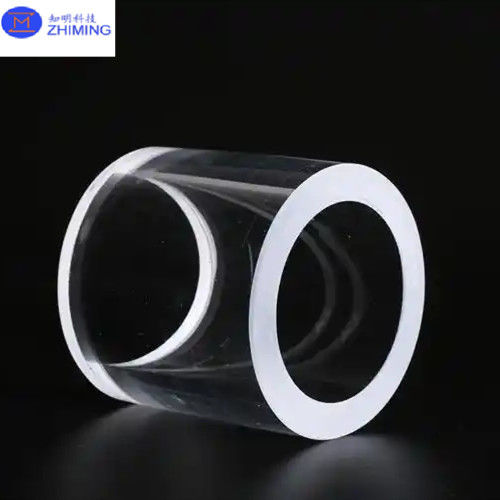

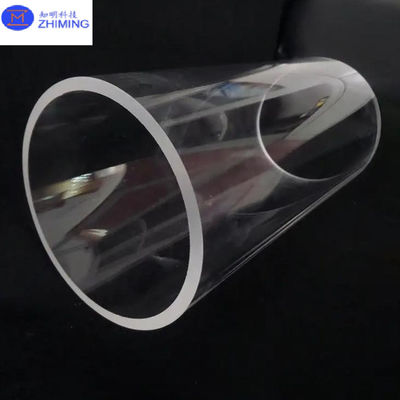

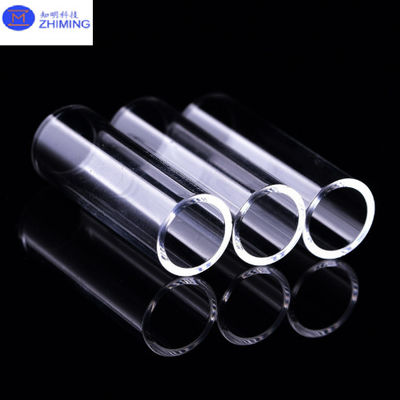

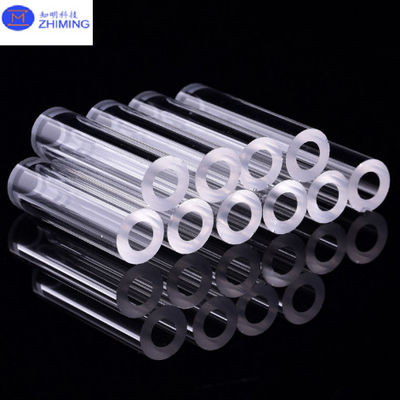

Nell'immagine qui sopra, potete vedere una serie di tubi di zaffiro EFG di alta purezza che sono stati lucidati a standard ottici su entrambe le estremità.



I tubi dimostrano:


• Perfetta simmetria cilindrica: garantisce una propagazione consistente del fascio e un adattamento meccanico.

• Diametri interni ed esterni uniformi: consente un allineamento preciso negli assemblaggi ottici o nei vasi a pressione.

• Clarità cristallina: evidenzia la qualità della materia prima e della tecnica di lucidatura.


Opzioni di personalizzazione:


• Diametro esterno: in genere da 3 mm a 100 mm.

• Spessore della parete: da 0,5 mm a 10 mm.

• Lunghezza: fino a 300 mm o più su richiesta.

• Orientazione: casuale o specificata (asse C, asse A, ecc.) per applicazioni sensibili alla birefrangenza.


Grado di lucidatura:


• Fino a Ra ≤ 0,3 μm di rugosità superficiale.

• La lucidatura ottica su entrambe le facce garantisce una minima diffusione della luce.



Perché scegliere i tubi di zaffiro doppiamente lucidati EFG?


Il metodo EFG consente la crescita diretta di tubi cavi, eliminando i rifiuti e consentendo un controllo più rigoroso delle dimensioni.questo approccio di fabbricazione garantisce parti ad alte prestazioni con:

• Risparmio economico per la produzione di massa.


• Ripetibilità per una costante integrazione del sistema.


• Longevità anche negli ambienti più difficili.



Rispetto ai tubi tradizionali in vetro o quarzo,lo zaffiro non solo è più resistente e resistente, ma offre anche proprietà ottiche e termiche superiori che giustificano il suo uso in applicazioni mission-critical.



Conclusioni

I tubi di zaffiro EFG con lucidatura a doppio lato rappresentano l'apice dell'ingegneria dei materiali per le moderne applicazioni laser e ottiche.resistenza termica, e la stabilità chimica li rende indispensabili in settori dove precisione, prestazioni e durata sono fondamentali.costruzione di strumenti scientifici sensibili, o componenti di ingegneria per ambienti aerospaziali, i tubi di zaffiro sono una scelta affidabile e lungimirante.

Per le dimensioni personalizzate, le opzioni di rivestimento e i prezzi all'ingrosso, non esitate a contattare il nostro team tecnico di vendita. Offriamo supporto OEM completo, tempi di consegna veloci e spedizione globale.


Domande e risposte

D: Cos'è un tubo di zaffiro e a che cosa serve?


A:Un tubo di zaffiro è un componente cilindrico realizzato con zaffiro sintetico (ossido di alluminio monocristallino, Al2O3), noto per la sua eccezionale durezza, elevata chiarezza ottica,e resistenza al calore e alle sostanze chimicheI tubi di zaffiro sono comunemente utilizzati in sistemi laser, strumenti ottici, attrezzature di elaborazione dei semiconduttori e dispositivi medici.nonché la loro durata in ambienti estremi, rendendoli ideali per applicazioni ad alta precisione e ad elevato stress.
