LiTaO3 Wafer Tantalato di litio Elettro-ottico non lineare piezoelettrico ottico personalizzazione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
| Numero di modello: | LiTaO3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Imballaggi particolari: | Customizzare cartoni |
| Tempi di consegna: | 2-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | dal caso |
|
Informazioni dettagliate |
|||
| Crystal System: | Trigonal | Diametro: | Ø76,2 mm, Ø100 mm, altri |
|---|---|---|---|
| Orientazione: | 127.86°Y, 64°Y, X, Y, Z, o su misura | Temperatura di Curie: | 605 |
| Durezza (Mohs): | 5.5·6 | Colore: | Incolore o giallo-verde pallido |
| Evidenziare: | Wafer LiTaO3 elettroottico,Wafer LiTaO3 piezoelettrico,Wafer LiTaO3 ottico non lineare |
||
Descrizione di prodotto
Wafer LiTaO3 Tantalato di Litio Personalizzazione Piezoelettrica Ottica Non Lineare Elettro-Ottica
Introduzione del Wafer LiTaO3
Il tantalato di litio è un eccellente materiale cristallino multifunzionale caratterizzato dalla sua struttura di tipo ilmenite, che presenta un aspetto incolore o giallo pallido. Rinomato per l'abbondanza di materie prime disponibili, l'eccezionale stabilità termica e chimica e la lavorabilità, il tantalato di litio consente la crescita di cristalli singoli di grandi dimensioni e di alta qualità. Quando lucidati, questi cristalli dimostrano prestazioni eccezionali nella fabbricazione di componenti di comunicazione elettronica come risonatori, filtri a onde acustiche di superficie (SAW) e trasduttori. In quanto materiale funzionale indispensabile, il tantalato di litio svolge un ruolo fondamentale nelle tecnologie di comunicazione avanzate, tra cui comunicazioni mobili, sistemi satellitari e applicazioni aerospaziali.
Caratteristiche tecniche del Wafer LiTaO3
(1) Proprietà elettro-ottiche: Il tantalato di litio presenta notevoli proprietà elettro-ottiche, che costituiscono la base per le sue applicazioni nelle comunicazioni ottiche e nell'informatica. In quanto cristallo non centrosimmetrico, il tantalato di litio dimostra un forte effetto elettro-ottico lineare (Pockels). Sotto campi elettrici applicati, il suo indice di rifrazione subisce una modulazione, consentendo un'efficiente conversione dei segnali elettrici in modulazione del segnale ottico.
(2) Effetto fotorefrattivo: Il tantalato di litio è altamente fotosensibile, anche alla luce debole, il che innesca significativi effetti fotorefrattivi. All'illuminazione, gli elettroni nel materiale vengono eccitati dalla banda di valenza alla banda di conduzione, lasciando dietro di sé un numero equivalente di lacune. Le cariche libere migrano sotto campi elettrici, formando distribuzioni di carica spaziali che alterano il campo elettrico interno e inducono cambiamenti dell'indice di rifrazione. In particolare, questo effetto fotorefrattivo è tipicamente reversibile; una volta cessata l'illuminazione, l'indice di rifrazione si ripristina parzialmente o completamente allo stato originale.
(3) Effetto piezoelettrico: Appartenente al sistema cristallino trigonale, il tantalato di litio presenta una struttura non centrosimmetrica con centri di carica positivi e negativi disallineati. Quando sottoposto a sollecitazioni meccaniche, lo spostamento tra questi centri di carica genera cariche superficiali, che si manifestano come una risposta piezoelettrica.
Principio del Wafer LiTaO3
Con il rapido progresso delle comunicazioni 5G, dell'intelligenza artificiale e delle tecnologie IoT, i dispositivi elettronici sono sempre più orientati verso la miniaturizzazione, il funzionamento ad alta frequenza e l'integrazione. I film sottili di tantalato di litio sono riconosciuti per le loro eccezionali proprietà di conversione elettro-ottica, le caratteristiche termiche, la conducibilità termica e la compatibilità con il silicio, che li rendono un materiale essenziale per lo sviluppo di dispositivi di nuova generazione nell'era post-legge di Moore.
Deposizione chimica da vapore (CVD):
La deposizione chimica da vapore (CVD) è una tecnologia avanzata che impiega la decomposizione termica organometallica per la crescita epitassiale in fase vapore. I gas reagenti vengono introdotti in una camera di reazione, attivati in condizioni controllate e successivamente reagiscono con la superficie del substrato per sintetizzare film sottili. Questo metodo consente un controllo preciso sulla composizione chimica del materiale depositato, offrendo vantaggi quali bassa sollecitazione, formazione di film di alta qualità, elevata purezza, elevata produttività ed eccellente uniformità.
Specifiche del materiale Tantalato di Litio (LiTaO₃)
I. Proprietà di base
| Proprietà | Valore | Unità/Osservazione |
|---|---|---|
| Sistema cristallino | Trigonale | |
| Costanti reticolari | a = 5.154 Å, c = 13.783 Å | |
| Densità | 7.45 | g/cm³ |
| Punto di fusione | 1650 | °C |
| Temperatura di Curie | 605 | °C |
| Durezza (Mohs) | 5.5–6 | |
| Costante dielettrica | ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43 | |
| Resistività | 10¹⁵ | Ω·m (assumendo la correzione dell'unità) |
| Coefficiente di espansione termica | α₁=α₂=1.61×10⁻⁶; α₃=4.1×10⁻⁶ | /°C (a 25°C) |
| Colore | Incolore o giallo-verde pallido | |
| Intervallo di trasmissione | 400–5000 | nm |
| Indice di rifrazione | n₀ = 2.176, nₑ = 2.180 | @ 633 nm |

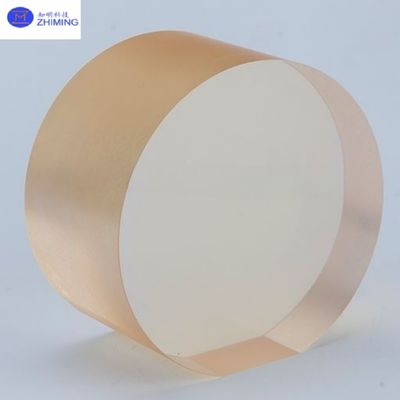

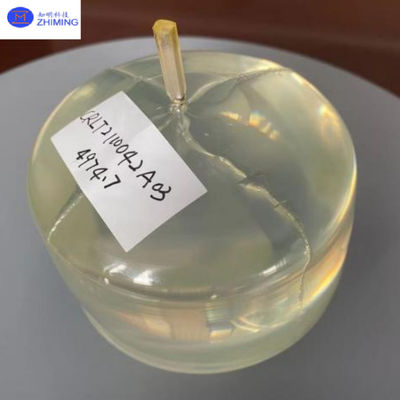

II. Specifiche del cristallo sfuso
| Parametro | Valore |
|---|---|
| Diametro | Ø76.2 mm, Ø100 mm, altri |
| Lunghezza | ≤150 mm, ≤100 mm |
| Orientamento | 127.86°Y, 64°Y, X, Y, Z, o personalizzato |

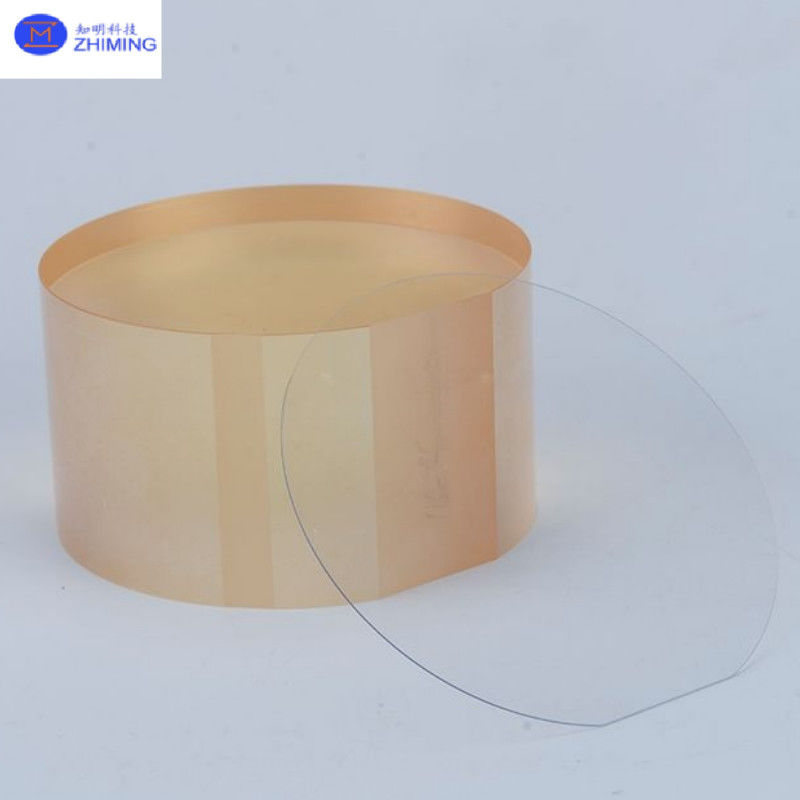

III. Specifiche del wafer
| Parametro | Valore | Unità/Osservazione |
|---|---|---|
| Diametro | Ø76.2 mm, Ø100 mm | |
| Spessore | ≥0.25 mm | |
| Orientamento | 127.86°Y, 64°Y, X, Y, Z, o personalizzato | |
| Piano di riferimento | X, Y, Z, o personalizzato | |
| Larghezza del piano di riferimento | 22 ± 2 | mm |
| Rugosità superficiale (Ra/Rz) | 10/5 | μm |
| Variazione totale dello spessore (TTV) | <10 | μm |
Applicazione del Wafer LiTaO3
Risonatori e filtri piezoelettrici: sfruttando il suo forte effetto piezoelettrico, LiTaO₃ viene utilizzato in filtri a onde acustiche di superficie (SAW) ad alta frequenza e risonatori a onde acustiche di massa (BAW) per l'elaborazione del segnale in telefoni cellulari, comunicazioni satellitari e sistemi radar.
Trasduttori ultrasonici e imaging piezoelettrico: l'elevato coefficiente di accoppiamento elettromeccanico rende LiTaO₃ ideale per l'imaging a ultrasuoni medicali e i trasduttori per test non distruttivi industriali.
Domande e risposte del Wafer LiTaO3
D: Cos'è LiTaO₃?
R: LiTaO₃ (Tantalato di litio) è un materiale monocristallino con eccellenti proprietà elettro-ottiche, piezoelettriche e ottiche non lineari. È ampiamente utilizzato nelle comunicazioni ottiche, nei laser, nell'acustica e nel rilevamento a infrarossi.
D: Qual è la differenza tra LiTaO₃ e LiNbO₃?
R: LiTaO₃ ha una soglia di danno laser più elevata e una migliore stabilità termica, che lo rende più adatto per laser ad alta potenza e conversione di frequenza. LiNbO₃, d'altra parte, ha un coefficiente elettro-ottico più elevato ed è comunemente usato nelle comunicazioni ottiche.
D: Quali sono gli orientamenti cristallini tipici di LiTaO₃?
R: Gli orientamenti comuni includono il taglio Z (per modulatori elettro-ottici e dispositivi SAW) e il taglio X/Y (per applicazioni specifiche di onde acustiche).
D: I prodotti LiTaO₃ possono essere personalizzati?
R: Sì, la personalizzazione è disponibile per dimensioni, orientamento, spessore, finitura superficiale e concentrazione di drogaggio per soddisfare vari requisiti applicativi.
