Riepilogo

La Silicon Wafer Box/Container è una soluzione di precisione per lo stoccaggio e il trasporto progettata per l'industria dei semiconduttori per proteggere le wafer di silicio fragili da danni fisici, contaminazione,e fattori ambientali. Costruito con materiali protetti da ESD e progettazione modulare, supporta l'intero ciclo di vita del wafer, dalla produzione al confezionamento e ai test.

Caratteristiche chiave
Materiale e costruzione

• Materiali primari: policarbonato antistatico (PC) o acciaio inossidabile (per ambienti ad elevato livello di pulizia).
• Finitura superficiale: rivestimento conduttivo (protezione ESD) e lucidatura ultra-liscia (Ra ≤ 0,8μm).
• Sigillatura: doppio anello O + guarnizione in silicone che garantisce una resistenza IP67 alla polvere e all'acqua.

Progettazione funzionale

• Tastiere modulari: portatori di wafer regolabili con capacità di carico a strato singolo ≥ 5 kg, compatibili con wafer da 200 mm/300 mm.
• Controllo ambientale: sensori di temperatura/umidità integrati opzionali (supporta l'integrazione con sistemi di monitoraggio esterni).
• Portabilità e scalabilità
  • Dimensioni standard (L×W×H): 450×350×280mm. Peso: ≤8kg.
  • Progettazione impilabile per sistemi di stoccaggio automatizzati (AS/RS).

Compagnia Introduzione

La nostra azienda, ZMSH, è stata un'azienda importante nel settore dei semiconduttori perpiù di un decennioSiamo specializzati nella fornitura di soluzioni personalizzate di wafer di zaffiro.offrendo sia progetti su misura che servizi OEM per soddisfare le diverse esigenze dei clientiIn ZMSH, ci impegniamo a fornire prodotti che eccellono sia nel prezzo che nella qualità, garantendo la soddisfazione del cliente in ogni fase.Vi invitiamo a contattarci per ulteriori informazioni o per discutere le vostre esigenze specifiche.

Applicazioni

Fabbricazione di semiconduttori- Sì.

• - Sì.Manipolazione dopo il taglio: Conservare i wafer nudi dopo averli tagliati per evitare graffi e contaminazione da particolato.
• - Sì.Trasferimenti di processi umidi: Trasporto sicuro dei wafer tra stazioni di incisione umida o di pulizia.
• - Sì.Fotolitografia e doping: immagazzinamento temporaneo durante le fasi di esposizione e di impianto ionico.

- Sì.Imballaggio e collaudo- Sì.

• - Sì.Imballaggi a chip: Proteggere i wafer finiti durante le operazioni di pick-and-place nelle apparecchiature di incapsulamento.
• - Sì.Test di affidabilità: immagazzinamento a lungo termine per prove di combustione in condizioni estreme (-40°C ~ 85°C).

- Sì.Logistica e catena di fornitura- Sì.

• - Sì.Trasporti globali: abbinamento con container di trasporto climatizzati per le consegne internazionali.
• - Sì.Ottimizzazione dell'inventarioRiduzione dei tassi di perdita di wafer e massimizzazione dell'utilizzo dello spazio di magazzino.

- Sì.Industria solare e MEMS- Sì.

• - Sì.Sortire le celle solari: Conservare le wafer di silicio durante l'ispezione dei difetti per evitare le micro crepe.
• - Sì.Imballaggio MEMS: Compatibile con wafer di dimensioni miniaturizzate (ad esempio, substrati da 6 pollici).

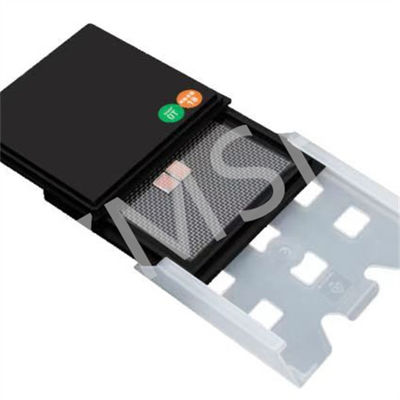

Display del prodotto - ZMSH

Scatola di waferFAQ.

D: Come selezionare la capacità e il tipo di scatola di wafer appropriati?

A:Dimensione del wafer: utilizzare vassoi a uno strato per i wafer da 200 mm; optare per disegni a più strati per i wafer da 300 mm.
Volume di produzione: gli utenti ad alta frequenza beneficiano di modelli tamponati (assorbimento degli urti migliorato del 30%).
Classe Cleanroom: scegliere filtri in acciaio inossidabile + HEPA per ambienti di classe 1000+.

D: Le scatole di wafer possono essere riutilizzate?

A:Riutilizzabilità: progettato per ≥ 5 anni (o 10.000 cicli) con pulizia con asciugamani alcolici (70% isopropilico).
Pulizia profonda: sterilizzazione in autoclave (121°C, 30 minuti) o moduli di disinfezione UV (facoltativo).
