Materiale zaffiro AL2O3 Monocristallo 80KG 200KG 400KG Metodo KY LED di grado SEMI
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
| Model Number: | sapphire crystal |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 10kg |
|---|---|
| Delivery Time: | 4-6weeks |
| Payment Terms: | T/T |
|
Informazioni dettagliate |
|||
| Formula lineare: | Al2o3 | Peso molecolare: | 101,96 |
|---|---|---|---|
| Struttura cristallina: | Sessagonale | Punto di fusione: | 2050 °C, 3720 °F |
| Densità a 300K: | 40,0 g/cm3 | Resistività intrinseca: | 1E16 Ω-cm |
| Evidenziare: | Materiale monocristallino di zaffiro da 200 kg,Metodo KY Materiale monocristallino zaffiro,400 kg di materiale monocristallino zaffiro |
||
Descrizione di prodotto
Riepilogo
Altri prodotti di acciaio(Al2O3), conosciuto come il "secondo materiale naturale più duro" dopo il diamante (durezza di Mohs 9), combina eccezionali proprietà fisiche, chimiche e ottiche.Le nostre tecnologie avanzate di CVD (Chemical Vapor Deposition) e Pull-Up Growth producono ultra-puri, cristalli privi di difetti con diametri che vanno da 5 mm a 300 mm, per le industrie di punta, tra cui i semiconduttori, l'elettronica di consumo, l'ottica e la produzione industriale.
Vantaggi principali:
- Durezza ineguagliabile: 300% maggiore resistenza ai graffi rispetto al vetro.
- Tolleranza alle temperature estreme: funziona in modo stabile fino a 1800°C (punto di fusione: 2050°C).
- Performance ottica superiore: > 90% di velocità di trasmissione con minima variazione dell'indice di rifrazione.
- Resilienza chimica: contro acidi, alcalini e ambienti difficili.
- Eco-compatibile: conforme alla normativa RoHS/REACH e non radioattivo.
Quota di mercato mondiale:
- Elettronica di consumo: oltre il 90% dei display e dei moduli fotocamera degli smartphone.
- Semiconduttori: substrati di wafer e soluzioni di imballaggio avanzate.
- Ottica e laser: finestre laser ad alta potenza e rilevatori IR.
- Applicazioni industriali: utensili di taglio di precisione e rivestimenti resistenti all'usura.
Introduzione all'azienda
La nostra azienda, ZMSH, è stata un'azienda importante nel settore dei semiconduttori perpiù di un decennioSiamo specializzati nella fornitura di soluzioni personalizzate di wafer di zaffiro.offrendo sia progetti su misura che servizi OEM per soddisfare le diverse esigenze dei clientiIn ZMSH, ci impegniamo a fornire prodotti che eccellono sia nel prezzo che nella qualità, garantendo la soddisfazione del cliente in ogni fase.Vi invitiamo a contattarci per ulteriori informazioni o per discutere le vostre esigenze specifiche.
Parametri tecnici dei cristalli di zaffiro
| Parametro- Sì. | - Sì.Valore/caratteristica- Sì. | - Sì.Standard industriale- Sì. |
|---|---|---|
| - Sì.Purezza cristallina- Sì. | ≥ 99,999% (grado MOCVD) | Grado Semi |
| - Sì.Densità- Sì. | 30,98 g/cm3 | ASTM E1250 |
| - Sì.Indice di rifrazione- Sì. | 1.76-1.78 (@630nm) | ISO 10110 |
| - Sì.Conduttività termica- Sì. | 140-230 W/(m·K) @ 25°C | ASTM C518 |
| - Sì.Resistenza alla piegatura- Sì. | ≥ 2000 MPa | ISO 4545 |
| - Sì.Metodo di crescita- Sì. | CVD/Pull-Up | Tecnologia personalizzata |
| - Sì.Roughness superficiale- Sì. | Ra ≤ 0,1 μm (polito) | JEDEC JESD22-A118 |
| - Sì.Personalizzazione- Sì. | Ø5 mm ≈ 300 mm (taglio di precisione) | ISO 10791-3 |
Applicazioni dei cristalli di zaffiro
A. Elettronica di consumo- Sì.
- - Sì.Display per smartphone: superfici resistenti ai graffi e antiimpronte digitali con una trasmissione luminosa del 92% per disegni sottili a schermo intero.
- - Sì.Moduli della fotocamera: Protegge gli obiettivi dai graffi, migliorando la chiarezza dell'immagine per le fotocamere 4K/8K.
- - Sì.Display flessibili: Ideale per schermi pieghevoli e curvi grazie alla sua resistenza alla piegatura superiore.
- Sì.B. Produzione di semiconduttori- Sì.
- - Sì.Portatori di wafer: Garantisce l'integrità del segnale in ambienti ad alta frequenza/temperatura.
- - Sì.Imballaggi a chip: Migliora la gestione termica, prolungando la durata del dispositivo del 20%.
- - Sì.FotomaschereRiduce i difetti su scala nanometrica per processi di litografia avanzati.
- Sì.C. Ottica e fotonica- Sì.
- - Sì.Finestre laser: Resiste ai danni da laser a impulsi (fino a 106 J/cm2).
- - Sì.Detettori a infrarossi: Basse perdite di assorbimento nella gamma di lunghezze d'onda 3 ‰ 25 μm.
- - Sì.Accoppiatori a fibra ottica: Minimizza l'attenuazione del segnale con un'adeguata corrispondenza dell'indice di rifrazione.
- Sì.D. Industria e aerospaziale- Sì.
- - Sì.Strumenti di taglio: ideale per la lavorazione di ceramiche e acciai duri (5 volte più veloce rispetto agli strumenti convenzionali).
- - Sì.Rivestimenti resistenti all'usuraRiduce l'attrito nei bracci meccanici e nei cuscinetti del 40%.
- - Sì.Componenti del reattore nucleare: resistente alle radiazioni per ambienti estremi.

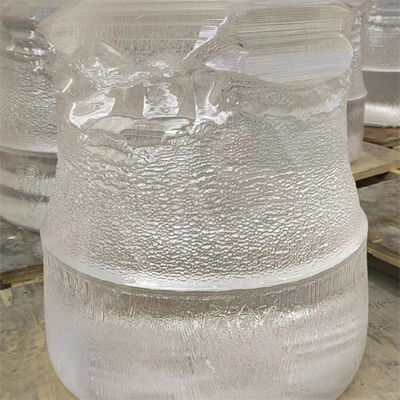

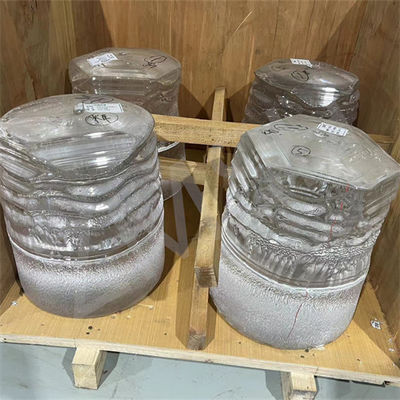

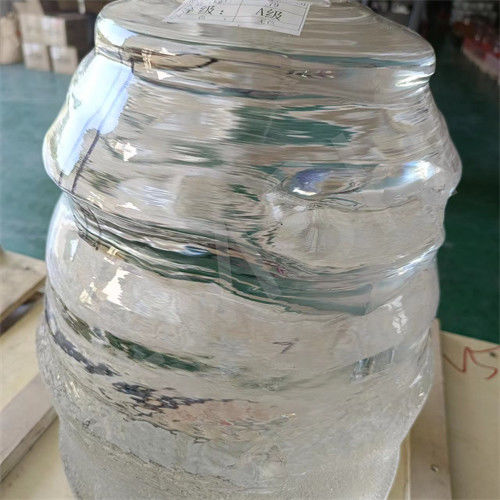

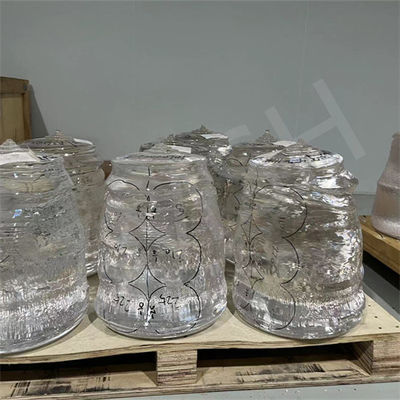

Display del prodotto - ZMSH
Cristallo di zaffiroFAQ.
D: In che modo il cristallo di zaffiro è paragonabile al vetro o al quarzo?
A:Durezza: Zaffiro (9) rispetto al vetro (5-6) → 10 volte migliore resistenza ai graffi.
Stabilità a temperatura: lo zaffiro resiste a 2050°C rispetto al vetro (≈800°C).
Ottica: la struttura monocristallina dello zaffiro elimina la birefringenza per una trasmissione luminosa uniforme.
D: Il cristallo di zaffiro è conveniente per la produzione di massa?
A:Produzione efficiente: l'integrazione verticale riduce i costi energetici del 30%.
Personalizzazione: il taglio ottimizzato riduce il rifiuto del materiale fino al 25%.
