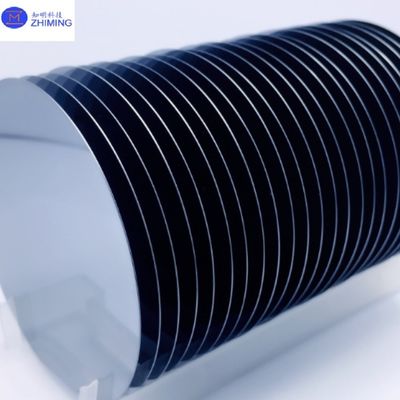

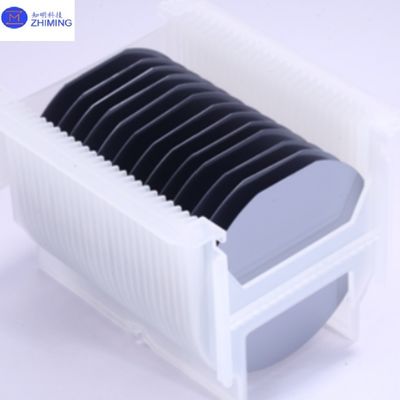

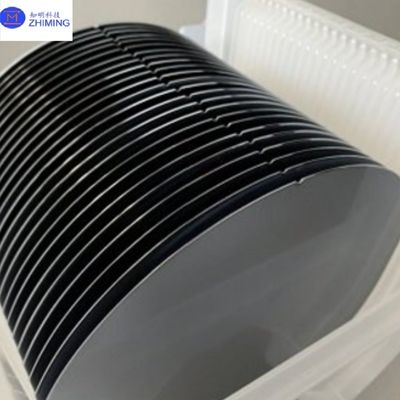

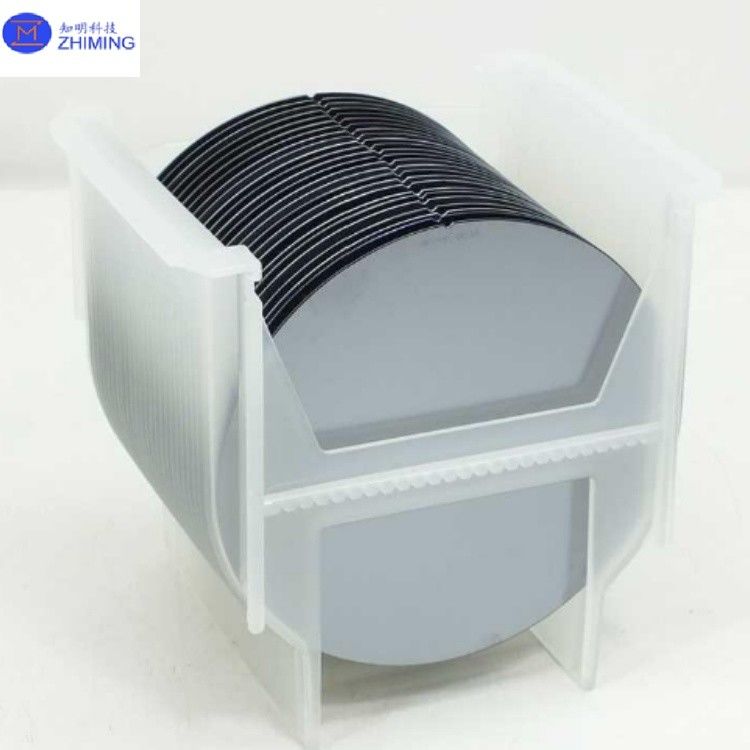

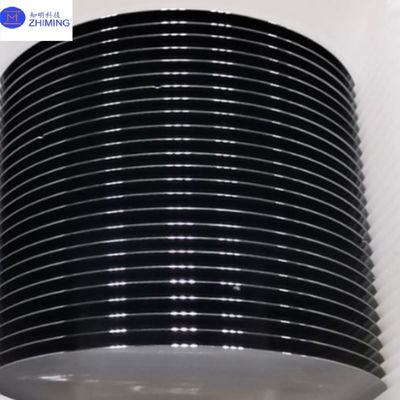

Si Wafer 8 pollici Spessore da 675 μm a 775 μmP Tipo N Tipo 111 doppio lato lucido / lato unico lucido
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ZMSH |
| Numero di modello: | WAFER DI SI |
Termini di pagamento e spedizione:
| Tempi di consegna: | 2-4weeks |
|---|---|
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| polonese: | Polish a doppio/unilaterale | orientamento: | Classificazione: |
|---|---|---|---|
| Spessore: | da 675 μm a 775 μm | RMS: | < 1 nm |
| TTV: | <20um | Conduttività termica: | Circa 150 W/m·K |
| Tenore in ossigeno: | < 10 ppm | ||
| Evidenziare: | Wafer in Si da 8 pollici.,Wafer di Si lucidato a doppio lato,Wafer di Si lucidato da una sola parte |
||
Descrizione di prodotto
8 pollici Wafer Si Substrato 111 P Tipo N Tipo per sistemi microelettromeccanici (MEMS) o dispositivi a semiconduttore di potenza o componenti e sensori ottici
Descrizione del prodotto: Il wafer di silicio da 8 pollici con orientamento cristallino (111) è un materiale monocristallino di alta qualità ampiamente utilizzato nella produzione di semiconduttori.L'orientamento cristallino (111) fornisce proprietà elettriche e meccaniche specifiche che sono vantaggiose per varie applicazioni ad alte prestazioni.
Caratteristiche chiave:
- Diametro:200 millimetri.
- Orientazione cristallina:(111), che offre proprietà superficiali uniche, ideali per determinati processi e caratteristiche dei semiconduttori.
- Alta purezza:Prodotto con un elevato livello di purezza per garantire l'uniformità e bassi tassi di difetti, fondamentali per le applicazioni di semiconduttori e microelettronica.
- Qualità della superficie:Tipicamente lucidati o puliti per soddisfare i severi requisiti di superficie per la fabbricazione dei dispositivi.
Applicazioni:
- Dispositivi per semiconduttori di potenza:L'orientamento (111) è preferito in alcuni dispositivi di potenza a causa della sua elevata tensione di rottura e delle sue proprietà termiche favorevoli.
- MEMS (sistemi microelettromeccanici):Spesso utilizzato per sensori, attuatori e altri dispositivi su micro scala, grazie alla sua struttura cristallina ben definita.
- Dispositivi optoelettronici:Adatto per applicazioni in dispositivi di emissione luminosa e fotodetettori, dove è importante un'alta qualità dei cristalli.
- Celle solari:Il silicio orientato verso il (111) è utilizzato anche nelle celle fotovoltaiche ad alto rendimento, che beneficiano di un maggiore assorbimento della luce e di una maggiore mobilità del vettore.
Immagine di applicazione del Si Wafer:
Personalizzazioni:
- Spessore e resistenza:Questi possono essere personalizzati in base alle specifiche del cliente per soddisfare specifiche esigenze di applicazione.
- Tipo di doping:Per regolare le caratteristiche elettriche del wafer è disponibile un doping di tipo P o N.
Questo tipo di wafer di silicio è cruciale per una vasta gamma di applicazioni di semiconduttori, fornendo un equilibrio di resistenza meccanica, prestazioni elettriche e facilità di lavorazione.
