InP DFB Epiwafer lunghezza d'onda 1390nm Substrato InP 2 4 6 pollici per diodo laser DFB 2.5 ~ 25G
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
Termini di pagamento e spedizione:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Informazioni dettagliate |
|||
| PL Wavelength control: | Better than 3nm | PLWavelength uniformity: | Std, Dev better than inm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than ±3% | Thickness uniformity: | Better than ±3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-*): | Zn doped: 5e17 to 2e18 |
| N-InP doping (cm 3): | Si doped: 5e17 to 3e18 | Doping complessivo di nGaAs (cm3): | 1e17 a 2e18 5e17 a 1e19 |
| InGaAs doping ((cm·*): | Da 5e14 a 4e19 | ||
| Evidenziare: | 1390nm InP DFB Epiwafer,6 pollici InP Substrato |
||
Descrizione di prodotto
InP DFB Epiwafer lunghezza d'onda 1390nm Substrato InP 2 4 6 pollici per diodo laser DFB 2.5 ~ 25G
InP DFB Epiwafer InP sottostato di breve
Gli Epiwafer DFB progettati per applicazioni a lunghezza d'onda 1390 nm sono componenti critici utilizzati nei sistemi di comunicazione ottica ad alta velocità, in particolare per 2.Diodi laser da 5 Gbps a 25 Gbps DFB (Distributed Feedback)Questi wafer sono coltivati su substrati di indio fosfuro (InP) utilizzando tecniche avanzate di deposizione di vapore chimico metallo-organico (MOCVD) per ottenere strati epitaxiali di alta qualità.
La regione attiva del laser DFB è tipicamente fabbricata utilizzando pozzi quantistici multipli quaternari (MQW) InGaAlAs o InGaAsP, progettati per essere compensati dalla deformazione.Questo garantisce prestazioni e stabilità ottimali per la trasmissione di dati ad alta velocitàI wafer sono disponibili in varie dimensioni di substrato, tra cui 2 pollici, 4 pollici e 6 pollici, per soddisfare diverse esigenze di produzione.
La lunghezza d'onda di 1390 nm è ideale per i sistemi di comunicazione ottica che richiedono un'uscita in modalità singola precisa con bassa dispersione e perdita,rendendolo particolarmente adatto alle reti di comunicazione a medio raggio e alle applicazioni di rilevamentoI clienti possono gestire da soli la formazione della griglia o richiedere servizi di epihouse, compresa la ricrescita per ulteriori personalizzazioni.
Questi epiwafer sono progettati specificamente per soddisfare le esigenze dei moderni sistemi di telecomunicazione e di comunicazione dei dati, fornendo efficienti,soluzioni ad alte prestazioni per trasmettitori ottici e moduli laser nelle reti ad alta velocità.
InP DFB Epiwafer Struttura del substrato InP
InP DFB Epiwafer Risultato del test di mappatura PL del substrato InP
InP DFB Epiwafer Risultato della prova XRD e ECV del substrato InP

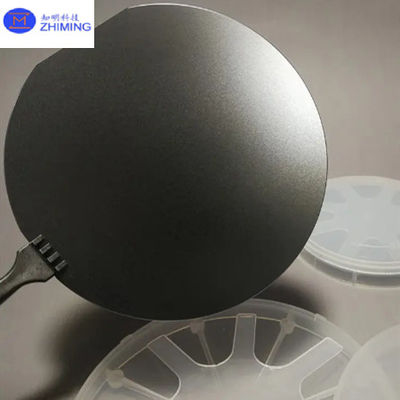

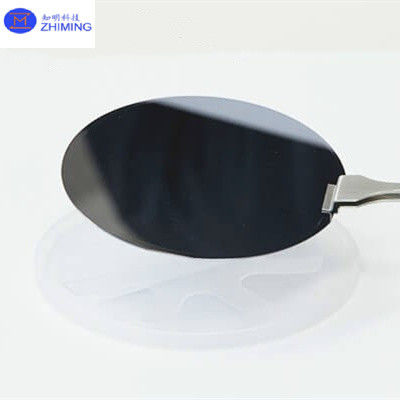

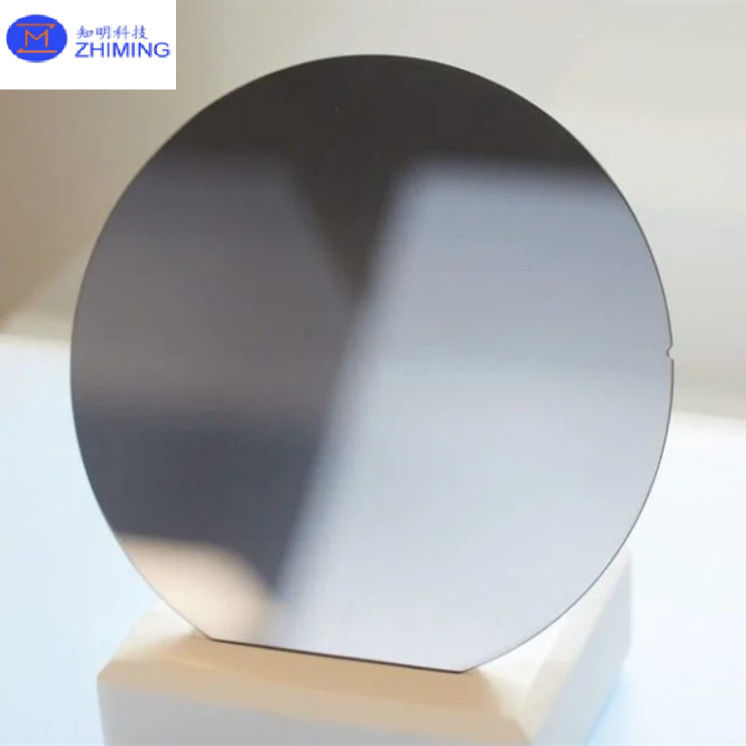

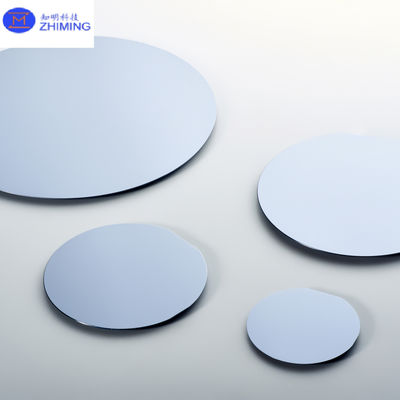

Le foto reali del substrato InP DFB Epiwafer
InP DFB Epiwafer proprietà del substrato InP
Proprietà dell'Epiwafer DFB InP sul substrato InP
Materiale di substrato: fosfuro di indio (InP)
- Corrispondenza di reticolo: InP fornisce un'eccellente corrispondenza tra la griglia e gli strati epitaxiali come InGaAsP o InGaAlAs, garantendo una crescita epitaxiale di alta qualità con un minimo di deformazioni e difetti,che è cruciale per le prestazioni dei laser DFB.
- Distanza di banda diretta: InP ha un intervallo di banda diretto di 1,344 eV, che lo rende ideale per emettere luce nello spettro infrarosso, in particolare a lunghezze d'onda come 1,3 μm e 1,55 μm, comunemente utilizzate nella comunicazione ottica.
Strati epitaxiali
- Regione attiva: la regione attiva è costituita in genere da pozzi quantistici multipli quaternari (MQW) InGaAsP o InGaAlAs.assicurando un'efficiente ricombinazione elettrone-buco e un elevato guadagno ottico.
- Strati di rivestimento: Questi strati forniscono un confinamento ottico, assicurando che la luce rimanga all'interno della regione attiva, migliorando l'efficienza del laser.
- Strato di griglia: La struttura integrata della griglia fornisce un feedback per il funzionamento in modalità singola, garantendo un'emissione stabile e a larghezza di linea ristretta.La griglia può essere fabbricata dal cliente o offerta dal fornitore di epiwafer.
Lunghezza d'onda operativa:
- 1390 nm: Il laser DFB è ottimizzato per il funzionamento a 1390 nm, che è adatto per applicazioni in comunicazione ottica, comprese le reti metropolitane e a lungo raggio.
Capacità di modulazione ad alta velocità:
- L'epiwafer è progettato per l'uso in laser DFB che supportano velocità di trasmissione dati da 2,5 Gbps a 25 Gbps, rendendolo ideale per sistemi di comunicazione ottica ad alta velocità.
Stabilità a temperatura:
- Gli epiwafer DFB basati su inP forniscono un'eccellente stabilità a temperatura, garantendo un'emissione di lunghezza d'onda costante e prestazioni affidabili in ambienti operativi diversi.
Uni-modo e larghezza di linea ristretta:
- I laser DFB offrono un funzionamento monomodo con larghezza di linea spettrale stretta, riducendo le interferenze del segnale e migliorando l'integrità della trasmissione dei dati, essenziale per le reti di comunicazione ad alta velocità.
L'Epiwafer DFB InP su un substrato InP fornisce un'eccellente corrispondenza reticolare, capacità di modulazione ad alta velocità, stabilità della temperatura e un funzionamento in modalità singola preciso,Renderlo un componente chiave nei sistemi di comunicazione ottica che operano a 1390 nm per velocità di dati da 2Da 0,5 a 25 Gbps.
Fogli di dati
Ulteriori dati sono nel nostro documento PDF, cliccaciZMSH DFB inp epiwafer.pdf
