2 pollici 4 pollici 6 pollici 8 pollici 12 pollici Si wafer Wafer di silicio lucidante non dopato P tipo N tipo semiconduttore
Dettagli:
| Place of Origin: | China |
| Marca: | ZMSH |
| Numero di modello: | WAFER DI SI |
|
Informazioni dettagliate |
|||
| orientamento: | < 100> o < 111> | Resistenza: | 1-10 ohm-cm (o come specificato) |
|---|---|---|---|
| TTV: | ≤ 2 μm | Inchinati.: | ≤ 40 μm |
| Warp.: | ≤ 40 μm | Conteggio delle particelle: | ≤ 50 @ ≥ 0,12μm |
| LTV: | ≤ 1 μm (in superficie di 20 mm x 20 mm) | Piattazza (GBIR): | ≤ 0,5 μm (intervallo ideale globale di retrocessione) |
| Evidenziare: | Oggetti di silicio non dopati,Wafer di silicio da 12 pollici,Tipo lastra di silicio di P |
||
Descrizione di prodotto
2 pollici 4 pollici 6 pollici 8 pollici 12 pollici Wafer di silicio Wafer di lucidatura Non dopato P tipo N tipo semiconduttore
Descrizione di Si Wafer:
Il wafer di silicio è un materiale utilizzato per la produzione di semiconduttori, che si possono trovare in tutti i tipi di dispositivi elettronici che migliorano la vita delle persone.Il silicio è il secondo elemento più comune nell'universo.La maggior parte delle persone ha avuto la possibilità di incontrare una vera e propria wafer di silicio nella loro vita.Questo disco superpiatto è raffinat a una superficie simile a uno specchioInoltre è fatto di sottili irregolarità superficiali che lo rendono l'oggetto più piatto del mondo.qualità essenziali per renderlo il materiale perfetto per i semiconduttori moderni.
Il carattere di Si Wafer:
Modulo Young's: circa 130-185 GPa, che indica la rigidità della wafer di silicio di 300 mm
Durezza alla frattura: il silicio ha una bassa resistenza alla frattura, il che significa che è soggetto a crepe sotto stress.
Conduttività termica: circa 149 W/m·K a 300 K, che è relativamente elevata e utile per dissipare il calore generato nei dispositivi elettronici.
Coefficiente di espansione termica: circa 2,6 x 10^-6 /K, che indica quanto il wafer si espanderà con i cambiamenti di temperatura.
Band Gap: Il silicio ha un intervallo di banda indiretto di circa 1,1 eV a temperatura ambiente, che è adatto per la creazione di dispositivi elettronici come transistor.
Resistività: varia a seconda del doping; il silicio intrinseco ha una elevata resistività (~10^3 Ω·cm), mentre il silicio dopato può avere resistività comprese tra 10^-3 e 10^3 Ω·cm.
Costante dielettrica: Circa 11,7 a 1 MHz, che influenza la capacità dei dispositivi realizzati con silicio.
Stabilità chimica: il silicio è chimicamente stabile e resistente alla maggior parte degli acidi e delle alcali a temperatura ambiente, ad eccezione dell'acido fluoridrico (HF).
Ossidazione: il silicio forma uno strato di ossido nativo (SiO2) quando è esposto all'ossigeno a temperature elevate, che viene utilizzato nella fabbricazione di dispositivi semiconduttori per strati isolanti e protettivi.
Forma di SiWafer:
| Parametro/caratteristica | Descrizione/specifica |
| Tipo di materiale | Silicio monocristallino |
| Purezza | 990,9999% (6N) o più |
| Diametro | 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, ecc |
| Spessore | Spessore standard o personalizzato secondo le esigenze del cliente |
| Orientazione cristallina | <100>, <111>, <110>, ecc. |
| Tolleranza di orientamento | ±0,5° o più |
| Tolleranza dello spessore | con una precisione di ± 5 μm o superiore |
| Piatto | ≤ 1 μm o superiore |
| Roughness superficiale | < 0,5 nm RMS o inferiore |

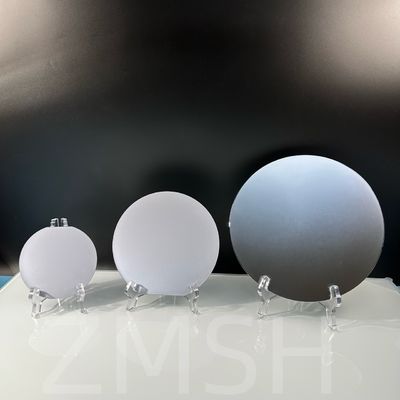

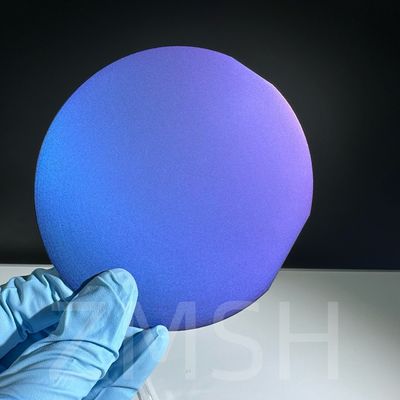

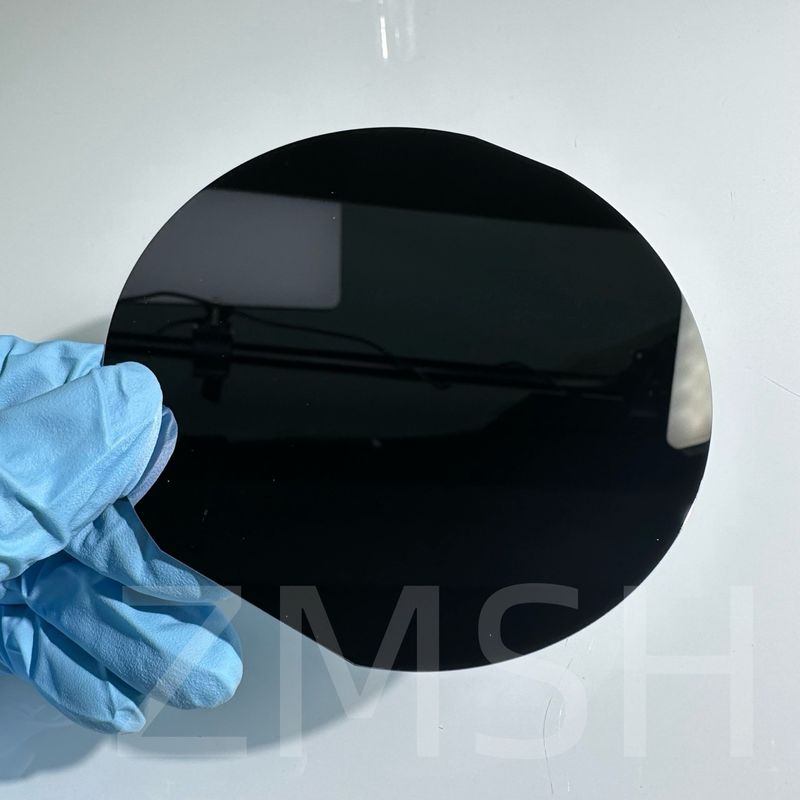

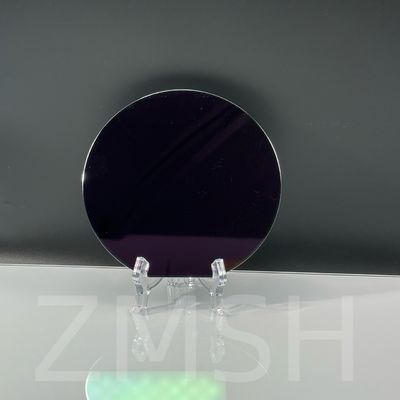

Foto fisiche di Si Wafer:
Applicazione di Si Wafer:
1Produzione di microchip e produzione di circuiti integrati
2. MEMS e sistemi microelettromeccanici
3. Fabbricazione di semiconduttori e sensori
4. Illuminazione a LED e creazione di diodi laser
5. celle e wafer solari/fotovoltaici
6. Componenti di apparecchiature ottiche
7. R & S prototipazione e collaudo
Applicazione Immagini di Si Wafer:

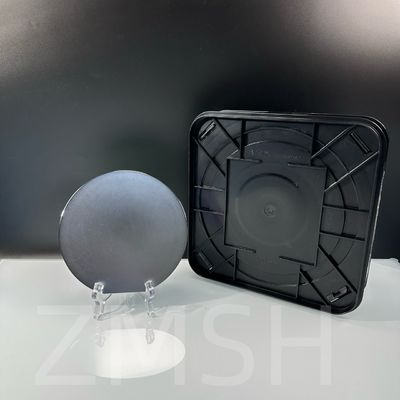

Immagine dell'imballaggio di SiWafer:
Personalizzazione:
Possiamo personalizzare le dimensioni, lo spessore e la forma, inclusi i seguenti aspetti:
Orientazione cristallina: gli orientamenti comuni per i wafer al silicio da 300 mm includono <100>, <110> e <111>, ognuno dei quali offre diverse proprietà elettroniche e vantaggi per varie applicazioni.
Dopanti: i wafer di silicio da 300 mm possono essere dopati con elementi come fosforo (tipo n), boro (tipo p), arsenico e antimonio per alterare le loro proprietà elettriche.
Concentrazione di doping: può variare notevolmente a seconda dell'applicazione,da concentrazioni molto basse (~10^13 atomi/cm^3) per le wafer ad alta resistività a concentrazioni molto alte (~10^20 atomi/cm^3) per le wafer a bassa resistività.
FAQ:
1.D: A cosa serve un wafer di silicio?
R:Nell'elettronica, un wafer (chiamato anche fetta o substrato) è una fetta sottile di semiconduttore, come un silicio cristallino (c-Si, silicio), utilizzato per la fabbricazione di circuiti integrati e,nel settore fotovoltaico, per la produzione di celle solari.
2D: Qual è la differenza tra un wafer di silicio e un chip?
R: Mentre i chip e i wafer sono tipicamente usati in modo intercambiabile nell'elettronica, ci sono alcune notevoli differenze tra i due.Una delle principali differenze è che un chip o circuito integrato è un insieme di componenti elettronici, mentre un wafer è una fetta sottile di silicio che viene utilizzato per la formazione di circuiti integrati.
