Marchio:	ZMKJ
Numero di modello:	6inch sic
MOQ:	1pcs
prezzo:	600-1500usd/pcs by FOB

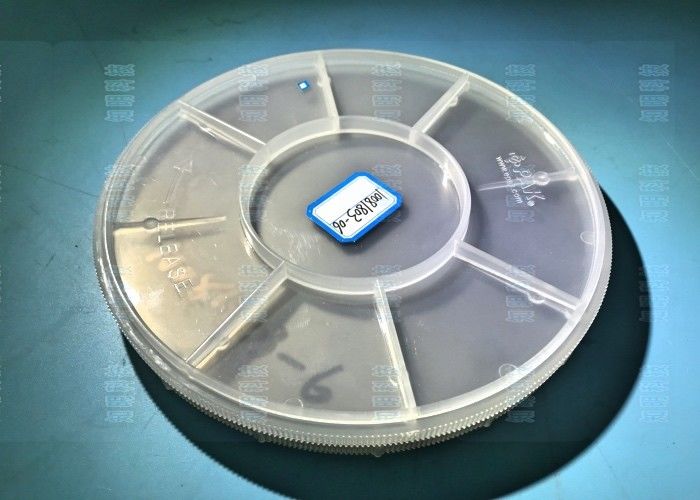

Dettagli dell' imballaggio:	singolo pacchetto del wafer nella stanza di pulizia di 100 gradi
Condizioni di pagamento:	T / T, Western Union, MoneyGram

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Materiale:

Tipo del monocristallo sic 4H-N

Grado:

Manichino/grado /Production di ricerca

Thicnkss:

430um o su misura

Suraface:

LP/LP

Applicazione:

prova di lucidatura del creatore del dispositivo

Diametro:

150±0.5mm

Capacità di alimentazione:

1-50pcs/month

Evidenziare:

substrato del carburo di silicio

sic wafer

Descrizione di prodotto

Wafer dei substrati del monocristallo del carburo di silicio del diametro 150mm del grado 6inch di prova 4H-N (sic), dei lingotti substrati sic di cristallo a semiconduttore sic, wafer di cristallo del carburo di silicio

Circa il cristallo del carburo di silicio (sic)

Il carburo di silicio (sic), anche conosciuto come carborundum, è un semiconduttore che contiene il silicio ed il carbonio con la formula chimica sic. Sic è utilizzato nei dispositivi di elettronica a semiconduttore che funzionano alle temperature elevate o alle alte tensioni, o both.SiC è inoltre una delle componenti importanti del LED, è un substrato popolare per la coltura dei dispositivi di GaN ed inoltre serve da spalmatore del calore in LED ad alta potenza

1. La specificazione

Diametro a 6 pollici, specificazione del substrato del carburo di silicio (sic)
Grado		Grado zero di MPD	Grado di produzione	Grado di ricerca	Grado fittizio

Diametro		150,0 mm±0.2mm

ThicknessΔ		350 μm±25μm o 500±25un

Orientamento del wafer		Fuori dall'asse: 4.0° verso< 1120=""> ±0.5° per 4H-N sull'asse: <0001>±0.5° per 6H-SI/4H-SI

Piano primario		{10-10} ±5.0°

Lunghezza piana primaria		47,5 mm±2.5 millimetro

Esclusione del bordo		3 millimetri

TTV/Bow /Warp		≤15μm/≤40μm/≤60μm

Densità di Micropipe		cm2 ≤1	cm2 ≤5	cm2 ≤15	cm2 ≤100

Resistività	4H-N	0.015~0.028 Ω·cm

	4/6H-SI	≥1E5 Ω·cm

Rugosità		Ra≤1 polacco nanometro

		CMP Ra≤0.5 nanometro

Crepe da luce ad alta intensità		Nessuno		1 conceduto, ≤2 millimetro	≤ cumulativo 10mm, singolo length≤2mm di lunghezza

Piatti della sfortuna da luce ad alta intensità		Area cumulativa ≤1%		Area cumulativa ≤2%	Area cumulativa ≤5%

Aree di Polytype da luce ad alta intensità		Nessuno		Area≤2% cumulativo	Area≤5% cumulativo

Graffi da luce ad alta intensità		3 graffi alla lunghezza cumulativa del diametro 1×wafer		5 graffi alla lunghezza cumulativa del diametro 1×wafer	5 graffi alla lunghezza cumulativa del diametro 1×wafer


Chip del bordo		Nessuno		3 conceduti, ≤0.5 millimetro ciascuno	5 conceduti, ≤1 millimetro ciascuno

Contaminazione da luce ad alta intensità		Nessuno

Circa i nostri ZMKJ Company

IL COMMERCIO FAMOSO IL CO., srl di SHANGHAI individua nella città di Shanghai, che è la migliore città della Cina e la nostra fabbrica è fondata nella città di Wuxi nel 2014.

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati ed il vetro ottico custiomized parts.components ampiamente usati nell'elettronica, nell'ottica, nell'optoelettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S.

È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dai nostri buoni reputatiaons.

DIMENSIONE DEL TERRENO COMUNALE DEL CATALOGO

Wafer del tipo 4H-N/elevata purezza sic Sic wafer N tipo a 2 pollici 4H Sic wafer N tipo a 3 pollici 4H Sic wafer N tipo a 4 pollici 4H Sic wafer N tipo a 6 pollici 4H	4H cheisola/wafer elevata purezza sic 4H a 2 pollici cheisola sic wafer 4H a 3 pollici cheisola sic wafer 4H a 4 pollici cheisola sic wafer 4H a 6 pollici cheisola sic wafer
sic wafer N tipo 6H Sic wafer N tipo a 2 pollici 6H

Vendite & servizio di assistenza al cliente

Acquisto dei materiali

Il reparto acquisti dei materiali è responsabile riunire tutte le materie prime state necessarie per produrre il vostro prodotto. La tracciabilità completa di tutti i prodotti e materiali, compreso l'analisi chimica e fisica è sempre disponibile.

Qualità

Durante e dopo la fabbricazione o lavorare di vostri prodotti, il dipartimento di controllo di qualità è compreso nell'assicurarsi che tutti i materiali e tolleranze rispondano o superino alla vostra specificazione.

Servizio

Ci vantiamo nell'avere personale di tecnica di vendita con in 5 anni di esperienze nell'industria a semiconduttore. Sono preparate per rispondere alle domande tecniche come pure per fornire le citazioni tempestive per i vostri bisogni.

siamo sul vostro lato da in qualunque momento quando avete problema e lo risolviamo in 10hours.
